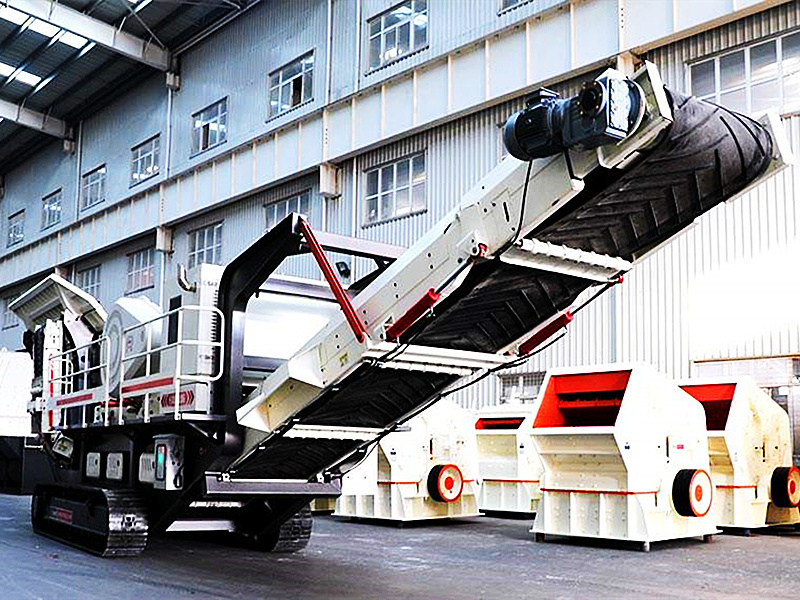

履带式移动破碎机广泛应用于大型矿山生产基地,集受料、给料、破碎、外排及整体行走等多功能于一身,使得整个生产工艺具有很强的连续性,可实现高产的生产目的。
履带式移动破碎机适用范围
履带式移动破碎站常被用户用于砂石骨料生产中细碎作业,能破碎各种高硬度的石料。这款设备的不仅适用的石料种类多,在运输时,对各种地形地矿也能随时太正适应,履带式车载装置,不会对路面造成破坏。该设备已经被广泛应用于各种砂石厂、矿山开发、混凝土加工、道路建设等诸多行业部门中,自投入市场以来便广受用户欢迎。

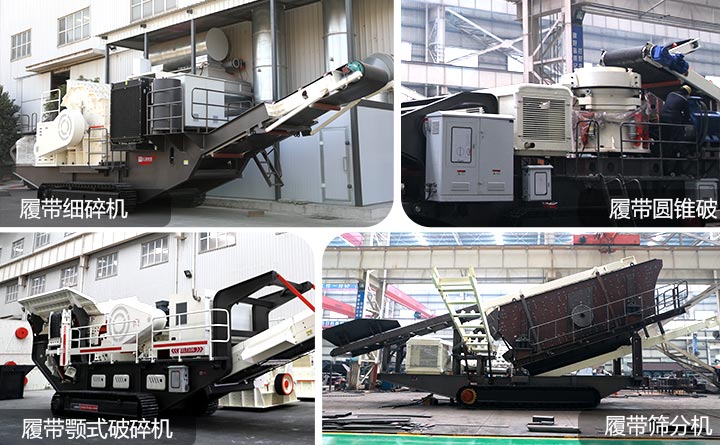

履带式移动破碎机用于大型露天矿的连续与半连续生产工艺,履带式移动破碎机将振动给料机、颚式破碎机(或反击式破碎机、圆锥破碎机等)、输送机、可转动卸料臂和智能电控系统等集成在主体钢结构上,主体钢结构安装在大型履带上,以实现整个系统的自由行走。

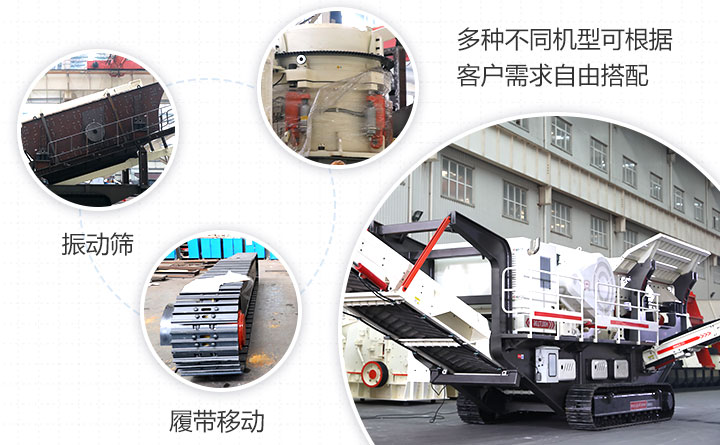

履带式移动破碎机主要由受料斗、振动给料机、破碎机、振动卸料机、皮带机、磁选机、检查筛分箱、细料输送机和履带行走底盘等组成。工作时,发动机通过离合器直接驱动破碎机,并通过分动箱驱动液压泵组,再驱动皮带机机、给料机等设备。
履带式移动破碎机的工作流程

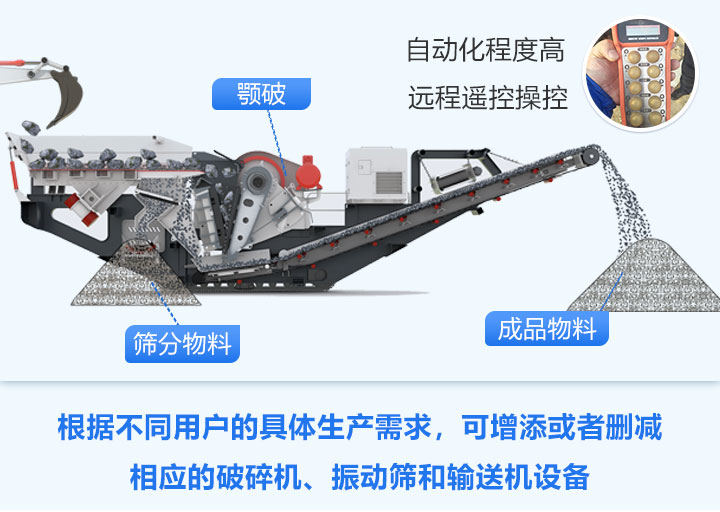

首先待破碎的物料由受料斗通过振动给料机进入破碎机进行破碎,其中振动给料机前端带有棒条预筛分,可将杂土去除,以减少对破碎机效率以及成品骨料品质的影响。破碎后的物料通过振动卸料机输送至主皮带机,同时主皮带机上的除铁器将破碎后物料中的铁块等金属杂物去除,以免影响筛分效果。当物料进入筛箱后,符合粒径要求的成品骨料通过细料输送机输出,不符合要求的大物料通过中转和返料输送机返回振动给料机继续输送给破碎机破碎,即闭式循环破碎。整机配置高压水雾除尘装置,降低粉尘对环境的影响。
1、结构设计合理,履带架与上部主体结构件采用刚性连接,主体结构支撑采用箱形结构,扳手状轻量化机体,整个设备稳定性型更强。
2、这款破碎机采用新型高强度耐磨材料、智能控制系统与堵转自清理保护技术,使整个设备操作简单、耐用 。
3、采用创新的自除尘式破碎机,使破碎机产尘量大幅度降低,属于当前环保型砂石设备。
4、这款设备在运行过程中,可采用远程遥控指挥生产的模式,避免工作人员室外遭受风吹雨打,就可随时检测设备的运行状态。
型号 | WT96 | WT106 | WT120 | |
运输外形尺寸 | 长度 | 14200mm | 14900mm | 15200mm |
宽度 | 2900mm | 3000mm | 3200mm | |
高度 | 3470mm | 3600mm | 3700mm | |
重量 | 38t | 50t | 65t | |
给料机 | 料斗容积 | 5m³ | 5m³ | 6m³ |
装载高度 | 3900mm | 4100mm | 4300mm | |
给料机型号 | GZDT3895 | GZDT1145 | GZDT1245 | |
出土皮带机 | 尺寸(宽×长) | 800×9000mm | 1000×10000mm | 1200×12000mm |
卸料高度 | 3100mm | 3200mm | 3400mm | |
破碎机 | 型号 | CJ96 | CJ106 | CJ120 |
进料口 | 930×580mm | 1060×700mm | 1200×870mm | |
最大进料尺寸 | 480mm | 560mm | 700mm | |
主皮带机 | 尺寸(宽×长) | 800×9000mm | 1000×10000mm | 1200×12000mm |
卸料高度 | 3100mm | 3200mm | 3400mm | |
除铁器 | 型号 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
柴油发动机 | 功率 | 96kw | 106kw | 132kw |
制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
整机 | 功率 | 112.9kw | 141.4kw | 196.2kw |
控制方式 | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) |
